圆盘式气流磨

【产品粒度】：D50在1.5~45μm之间可调；
【特点】：研磨室结构采用两整块钢板CNC加工制成，无焊缝和转动部件，无死角，易拆装清洗，产品纯度高；气体绝热膨胀加速，并伴有降温，粒子高速碰撞会使温度升高，但由于绝热膨胀使温度降低，所以在整个粉碎过程中，物料的温度不高，这对热敏性或低熔点材料的粉碎尤为适用；可轻松实现在线清洗（CIP）和在线灭菌（SIP），适合注射级无菌药的生产；产品平均粒度小，一般小于5μm(粉碎比一般为1~50），亦有利于团聚体的打散。
【适用行业】：精细化学、食品、制药、矿物，特别适合于热敏性、高纯度和磁性材料的加工。

发送询问

上一个：流化床式气流磨下一个：振动磨

方案优势工作原理技术参数

产品优势

1、适合于莫氏硬度7以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎；
2、产品粒度D50：1.5~45微米之间可调，粒形好，粒度分布窄，适合团聚体的打撒；
3、低温无介质粉碎，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎；
4、整套系统密闭粉碎，粉碎过程依靠物料自身之间的碰撞来完成，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高；
5、无任何死角，无存料风险，易实现防爆验证，无安全隐患，清洁极度简单，拆装更换配件方便;
6、无传动部件，自分级结构，喷嘴数量多，粉碎效率高;
7、可选用防爆设计，也可升级为氮气循环系统，满足易燃易爆易氧化物料的超细粉碎加工需求；
8、控制系统采用程序控制，操作简便。

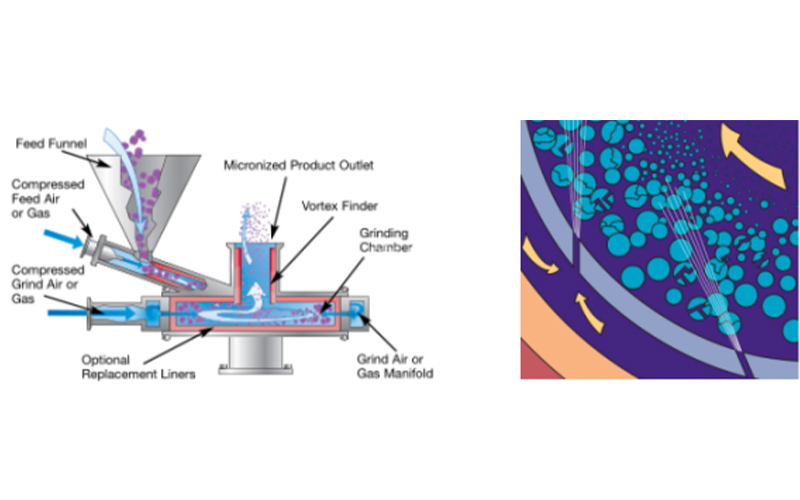

工作原理

气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经冷却、过滤、干燥后，通过多个拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料顺着上升的气流通过高速旋转的分级轮，在离心力与向心力的作用下，使粗细物料分离，符合粒度要求的细颗粒通过分级区进入旋风分离器和除尘器收集，粗颗粒返回粉碎区继续粉碎。

技术参数

参数/规格	MQPQ3	MQPQ6	MQPQ10	MQPQ20	MQPQ40	MQPQ60	MQPQ90
入料粒度（mm）	<5	<5	<5	<5	<5	<5	<5
产品粒度 D97（μm）	8 - 150	8 - 150	8 - 150	8 - 150	10 - 150	10 - 150	10 - 150
生产能力（kg/h）	5 - 100	10 - 200	20 - 400	50 - 800	150 - 1500	300-2000	400 - 6000
空气耗量（Nm³/min）	3	6	10	20	40	60	80
空气压力（MPa）	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85
装机功率（kW）	26 - 37	47 - 68	68 - 106	145 - 184	278 - 310	402 - 427	520 - 600
