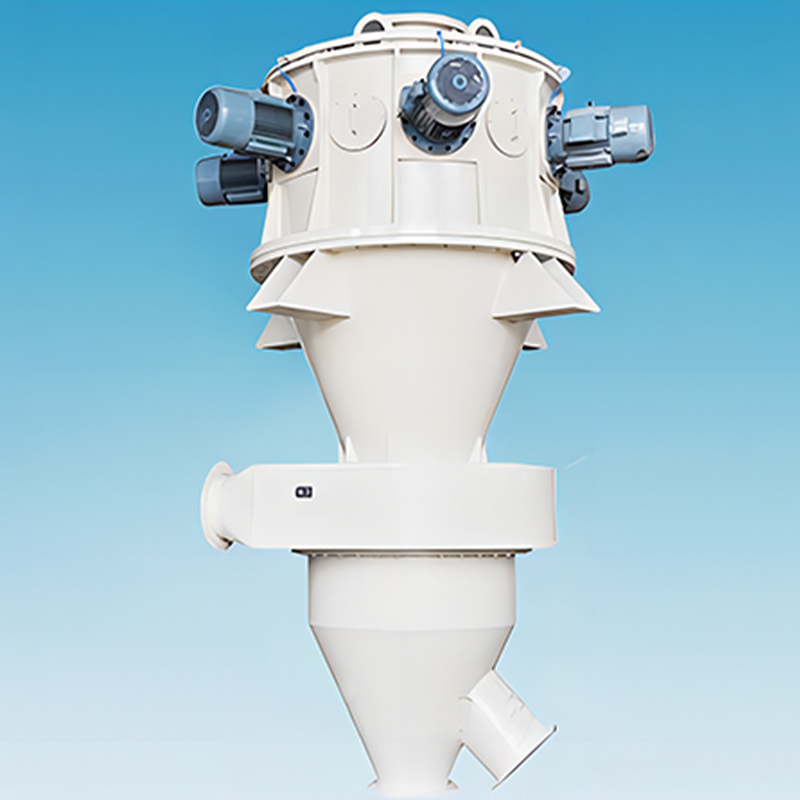

气流分级机

【产品粒度】：D50在1~45μm之间；
【分级效率】：60%~90%；
【产能】：1~60t/h
【特点】：物料在风机抽力作用下由分级机下端入料口随气流上升至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，粗颗粒下降至卸料口排出。适用于干法微米级产品的精细分级，可分级球状、片状、针状颗粒，也可对不同密度的颗粒分级；转子速度可以变频调速，灵活调整粒度分布。
【适用行业】：食品、化工、建材、冶金、矿物等。

发送询问

上一个：空气分级磨下一个：流化床式气流磨

方案优势工作原理技术参数

产品优势

1、适用于干法微米级产品的精细分级，可分级球状、片状、针状的颗粒，也可对不同密度的颗粒进行分级。
2、分级产品的粒度可达D97：2～45微米，产品粒度无级可调，品种更换其方便。
3、分级效率（提取率）60%～80%，流动性好的物料分级效率就高，反之效率降低。
4、采用卧式分级涡轮装置，转速高，顶点切割准确。
5、可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用，组成闭路循环。
6、控制系统采用PLC自动控制，运行状态实时显示，操作简便。
7、系统负压运行，粉尘排放量不超过40mg/m3,设备噪音通过采用隔音措施，不高于75dB(A)。
8、可选用防爆设计，也可升级为氮气循环系统，满足易燃易爆易氧化物料的加工需求。

工作原理

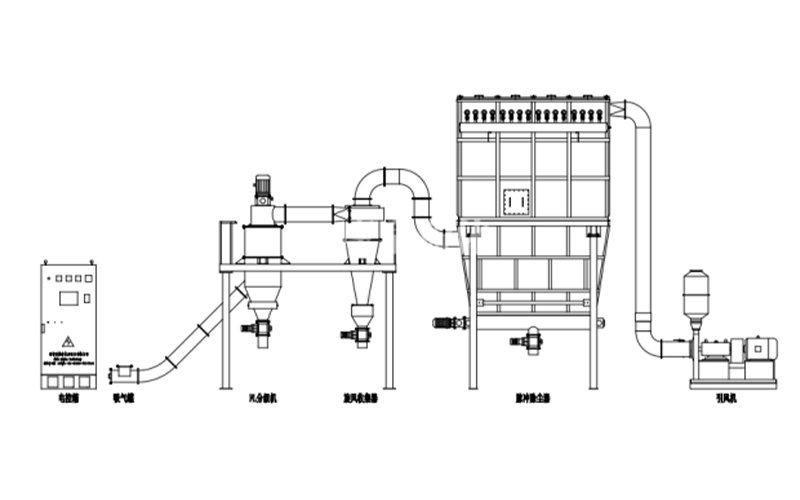

流程:

技术参数

FW/HTS系列气流分级机 - 多转子

参数/规格	FW400/3	FW630/3	FW630/6	FW800/6	FW1000/G
处理量（t/h）	0.2 - 1.5	1-5	3-10	5-15	8-30
产品粒径 D97:μm	3 - 45	3 - 45	3 - 45	5 - 45	5 - 45
分级效率(%)	60 - 80	60 - 80	60 - 80	60 - 80	60 - 80
装机功率（kW）	60 - 90	135 - 155	250 - 290	290 - 390	500-580

FW/HTS系列气流分级机一单转子

参数/规格	FW200	FW280	FW520	FW630	FW800
处理量（t/h）	10 - 100	20 - 200	100 - 1500	200 - 2500	400-4000
产品粒径 D97:μm	3 - 45	3 - 45	3 - 45	3 - 45	5 - 45
分级效率(%)	60 - 80	60 - 80	60 - 80	60 - 80	60 - 80
装机功率（kW）	7-11	15 - 19	23 - 30	52 - 60	67 - 77

FL/ITC系列气流分级机一多转子

参数/规格	FL360/3	FL360/4	FL360/6	FL450/3	FL450/6
处理量（t/h）	2000-6000	4000-8000	3000-5000	3000-9000	5000-12000
产品粒径 D97:μm	5 - 150	5 - 150	5 - 150	8 - 150	8 - 150
分级效率(%)	60 - 90	60 - 90	60 - 90	60 - 90	60 - 90
分级电机功率（kW）	33	44	66	45	60

FL/ITC系列气流分级机一单转子

参数/规格	FL200	FL300	FL360	FL450	FL600
处理量（t/h）	100-300	200 - 1000	300 - 1500	1000-3000	2000-6000
产品粒径 D97:μm	5 - 150	6 - 150	6 - 150	8 - 150	8 - 150
分级效率(%)	60 - 90	60 - 90	60 - 90	60 - 90	60 - 90
分级电机功率（kW）	4	7.5	11	15	22
